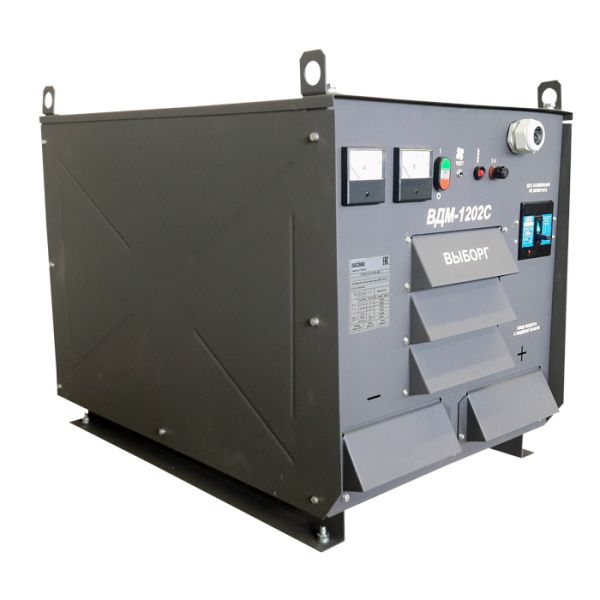

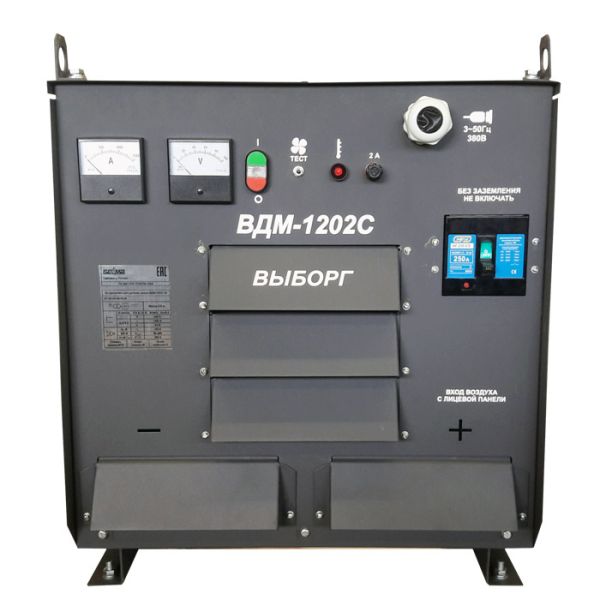

Qaynaq düzənləyici ВДМ-1202M

Model: Qaynaq düzənləyici
Nominal qaynaq cərəyanı, A: 1250
Nominal cərəyanda yükləmə müddəti,%: 100
Təchizat gərginliyi (50Hz), V: 3 x 380
Nominal cərəyanda enerji istehlakı, kVA: 102.5
Nominal tezlik, Hz: 50
Nominal işləmə gərginliyi, V: 65
Açıq dövrə gərginliyi, V: 78
Sarma materialı: Alüminium
Bir stansiyanın nominal qaynaq cərəyanı, A: 315
Qaynaq stansiyalarının sayı: 8
Postların eyni vaxtda işləmə əmsalı: 0,5
Xarici xarakterik sərtlik, V/A: 0,009
Qabaq ölçüləri, mm: 990 x 650 x 860
Çəki, kq: 280

315A-da 8 post, PN-100%, 380V, RB olmadan
Sarma materialı - alüminium.
maqnit açarı;
qaynaq rejiminə nəzarət;
ventilyasiya çatışmazlığından və təhlükəli həddindən artıq yüklənmədən qorunma.

ВДМ-1202М rektifikatoru əl ilə qövs qaynağı zamanı səkkiz qaynaq stansiyasına eyni vaxtda düzəldilmiş cərəyan vermək üçün nəzərdə tutulmuşdur.

Rektifikator sərt xarici xüsusiyyətə malikdir.
Bütün qaynaq stansiyaları ənənəvi çoxstansiyalı sxemə uyğun olaraq paralel olaraq rektifikatorun güclü çıxış avtobuslarına qoşulur.
Qaynaq cərəyanı hər bir stansiya üçün müstəqil olaraq ChPR-315 URAL tezlik stansiyası tənzimləyicisi və ya ballast reostatı (rektifikatordan ayrıca verilir) istifadə edərək tənzimlənir.

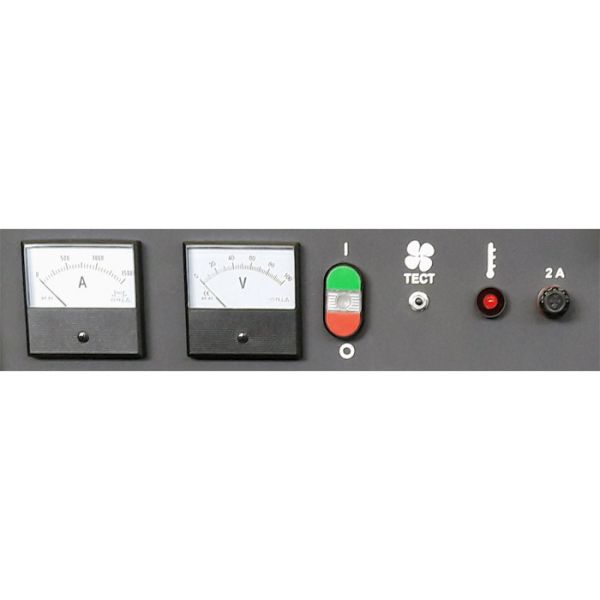

Rektifikator bir maqnit başlanğıcı, qoruyucuları və ölçmə alətləri - bir voltmetr və bir ampermetr ilə təchiz edilmişdir.
Düzəldici kabelləri həm şəbəkəyə, həm də qaynaq stansiyalarına qoşmaq üçün asan əldə edilən cihaza malikdir.
Eyni zamanda, qorunma dərəcəsi və təhlükəsizlik üçün bütün tələblər yerinə yetirilir.
İşləmə temperaturu -40 ilə +40 C arasındadır.
