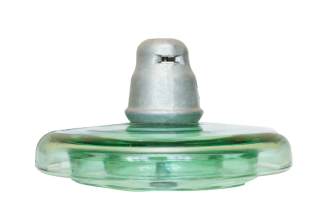

İzolyator asma şüşə ПСВ 120Б 112W

GOST 27661 PSV 120B 112W uyğun olaraq izolyatorun şərti təyinatı
IEC 60305 U120BP uyğun olaraq izolyatorun şərti təyinatı
Standartlaşdırılmış mexaniki qırılma yükü, kN: 120
İzolyator qalığının standartlaşdırılmış mexaniki dağıdıcı qüvvəsi, kN: 96
İzolyasiya edən hissənin nominal diametri, D, mm: 280
Nominal tikinti hündürlüyü, H, mm: 146
Nominal sürüşmə məsafəsi, mm: 445
QOST 27396 (IEC 120-84) uyğun olaraq standart sferik birləşmə, d, mm 16
İzolyasiya mühitində qırılma gərginliyi, kV: 130
Dayanma gərginliyi 50 Hz (quru), kV: 85
Dözümlü gərginlik 50 Hz (yağış zamanı), kV: 50
Standart ildırım impulsuna davamlı gərginlik, kV +/-: 125/125
İcazə verilən radio müdaxilə səviyyəsində nominal gərginlik, dB/kV 60/20 86/30
Çəki, kq: 5.7

Asma şüşə izolyator PSV 120B 112W, gərginliyi 1000 V-dan çox və tezliyi olan alternativ cərəyan elektrik stansiyalarının və yarımstansiyalarının paylayıcı qurğularında hava elektrik ötürücü xətlərində (OPL) naqillərin və ildırımdan mühafizə kabellərinin izolyasiyası və bərkidilməsi üçün nəzərdə tutulmuşdur. 100 Hz-ə qədər. Ətraf mühitin temperaturu -60 ilə +50 °C arasında işləyir.
GOST 15150 uyğun olaraq UHL 1 dizaynı.
TU 3493-004-99267582-2009 uyğun olaraq istehsal edilmişdir.
İzolyator GOST 6490-2017 tələblərinə uyğundur.
İzolyasiya edən hissə artmış qabırğa proyeksiyasına malikdir, nəticədə sızma cərəyanı yolunun uzunluğu artır. Xarici təsnifatda belə bir izolyator "duman əleyhinə" mənasını verən "Anti Duman" kimi təyin olunur.
PSV 120B izolyatoru yüksək dərəcədə atmosfer çirkliliyi olan ərazilərdə işləyən hava elektrik xətlərində, həmçinin izolyator səthinin nəmlənməsinə (“tərləmə”) töhfə verən yüksək şaxta əmələ gəlməsi və tez-tez dumanlı ərazilərdə istifadə olunur.
